TA、A型煉油專用安全閥
所屬類別：國標安全閥系列
產品名稱：TA、A型煉油專用安全閥
產品標簽：TA煉油安全閥,煉油裝置安全閥
更新時間：2021/8/5 20:41:21
訪問統計：

產品介紹

TA、A型煉油專用安全閥是石油化工受壓容器的主要附件之一，用于控制容器壓力，保證容器安全。本系列安全閥為密閉全開型彈贊安全閥，即當氣體介質壓力高于整定壓力3%時，閥瓣開啟高度超過流道直徑的四分之一。本系列安全閥可在具有穩定背壓，無腐蝕或含輕微硫腐蝕的氣體、液體下使用。

型號系列

系列	型號	進口法蘭		定壓范圍	代號	流道尺寸		使用溫度
		公稱通徑	公稱壓力	定壓范圍		流道直徑do	流道面積	使用溫度
		mm	MPa	MPa		mm	cm2	℃
A型	A1D40	25	4.0	0.03-4.2	D	10	0.78	-25-300
	A1.5F40	40	4.0	0.03-4.2	F	16	2.0	-25-300
	A2J16	50	1.6	0.03-<1.3	J	33	8.54	-25-300
	A2H40	50	4.0	1.30-4.2	H	26	5.31	-25-300
	A3L16	80	1.6	0.03-<1.6	L	50	19.62	-25-300
	A3K40	80	4.0	1.60-4.2	K	40	12.56	-25-300
	A4P16	100	1.6	0.03-<0.55	P	72	4.69	-25-300
	A4N40	100	4.0	1.60-1.6	N	60	28.26	-25-300
	A6R5.5	150	1.6	0.03-4.2	R	115	1403.2	-25-300
	A6Q16	150	1.6	0.55-4.2	Q	96	72.35	-25-300
TA型	TA1D40	25	4.0	0.03-<1.3	D	10	0.78	>300-550
	TA1.F540	40	4.0	0.03-4.2	F	16	2.0	>300-550
	TA2J16	50	1.6	0.03-<1.6	J	33	8.54	>300-550
	TA2H40	50	4.0	1.30-4.2	H	26	5.31	>300-550
	TA3L16	80	1.6	0.03-1.6	L	50	19.62	>300-550
	TA3K40	80	4.0	1.60-4.2	K	40	12.56	>300-550
	TA4P16	100	1.6	0.03-<1.6	P	72	40.69	>300-550
	TA4N40	100	4.0	1.60-4.2	N	60	28.26	>300-550
	TA6R5.5	150	1.6	0.03-<0.05	R	115	103.82	>300-550
	TA6Q16	150	1.6	0.55-1.6	Q	96	72.35	>300-550

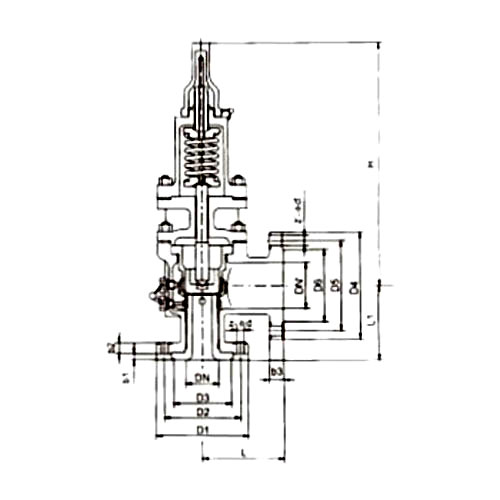

連接尺寸與重量

型號	L	L1	D	K	d	D	K	d	b	C	c	n-Φ	n-Φ	H	重量kg
	mm
A1D40	100	99	115	85	57	160	125	100	9	19	16	4-Φ14	4-Φ18	327	12
TAD40														424.5	18
A1.5F40	120	107	145	110	75	160	125	100	13	20	16	4-Φ18	4-Φ18	363.6	21
TA1.5F40														443.5	21
A2J16	150	139	160	125	92	195	160	135	14	22	20	4-Φ18	8-Φ18	409	27
TA2J16														539.5	34
A2H40	150	139	160	125	87	195	160	135	14	22	20	4-Φ18	8-Φ18	409	27
TA2H40														539.5	34
T3L16	160	147	195	160	133	215	180	155	12	22	20	8-Φ18	8-Φ18	487	42
TA3L16														652	55
A3K40	160	149	195	160	120	215	180	155	16	24	20	8-Φ18	8-Φ18	489	40
TA3K40														654	53
A4P16	200	176	215	180	153	280	240	210	13	22	24	8-Φ18	8-Φ23	596	77
AY4P16														789	102
A4N40	200	182.5	230	190	149	280	240	210	17.5	26	24	8-Φ23	8-Φ23	639.5	84
TA4N40														832.5	107
A6R5.5	230	228	280	240	195	335	295	265	18	24	26	8-Φ23	12-Φ23	757	145
TA6R5.5														976	205
A6Q16	230	228	280	240	189	335	295	265	18	24	26	8-Φ23	12-Φ23	775	138
TA6Q16														986	187
